El diseño de referencia del cargador inalámbrico se propone especialmente para dispositivos portátiles como relojes inteligentes, dispositivos de salud, sensores para Internet de las cosas (IoT), etc.

Un sistema inalámbrico de carga de baterías transfiere energía por inducción electromagnética entre una almohadilla transmisora ​​(Tx) o dongle y un dispositivo receptor (Rx). Los cargadores inalámbricos con bobinas simples o múltiples se utilizan cada vez más en diversos entornos, como aeropuertos, cafeterías, supermercados y fábricas. Los cargadores inalámbricos ofrecen varias ventajas, incluida una mayor libertad espacial, resistencia al agua y al polvo, y la capacidad de funcionar sin contacto físico. Son muy utilizados para cargar aplicaciones como smartphones, relojes, robots de limpieza y diversas herramientas industriales. STMicroelectronics ha lanzado un diseño de referencia de cargador de batería inalámbrico diseñado específicamente para dispositivos compactos que funcionan con batería, como dispositivos portátiles, relojes inteligentes, sensores de Internet de las cosas (IoT) y dispositivos de atención médica para simplificar el proceso de diseño.

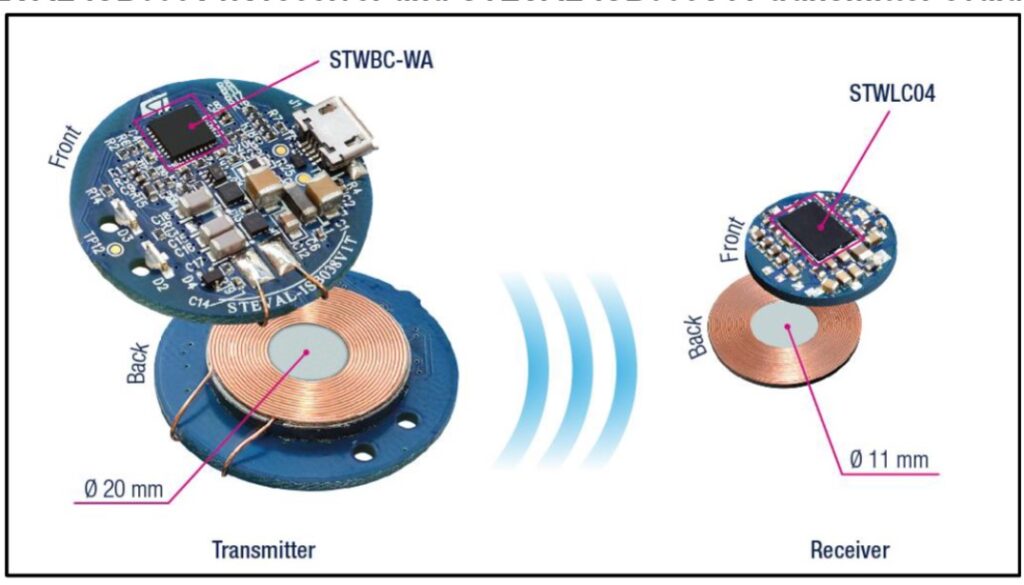

El diseño está específicamente optimizado para una transmisión de energía inalámbrica eficiente de 1 vatio, utilizando una topología de medio puente en el lado del transmisor y bobinas compactas de 11 mm y 20 mm en los lados del receptor y el transmisor, respectivamente. Si se desean transferencias de potencia más altas de hasta 3 vatios, el diseño se puede modificar fácilmente utilizando bobinas más grandes y una configuración de puente completo en el transmisor. Con el diseño de referencia del cargador de batería inalámbrico, uno puede beneficiarse de una topología de medio puente rentable para la carga inalámbrica. Además, el transmisor tiene un potente software API (interfaz de programación de aplicaciones) para la personalización. Los puertos del circuito integrado interintegrado (I2C) en el chip y del receptor-transmisor asíncrono universal (UART) permiten periféricos o dispositivos externos como B. sensores, se pueden conectar convenientemente al diseño. El diseño está específicamente ajustado para permitir la transferencia de energía de 1 vatio mediante el protocolo Qi e incorpora bucles de control tanto digitales como analógicos de precisión para garantizar un funcionamiento estable y fiable.

El diseño cuenta con una interfaz I²C y ofrece amplias opciones de personalización para que los usuarios configuren varios ajustes según sus necesidades específicas. Además, el almacenamiento no volátil incorporado permite el almacenamiento y la recuperación convenientes de estas configuraciones personalizadas, lo que mejora la accesibilidad y la facilidad de uso. El diseño de referencia cumple con el estándar Qi 1.0 y, debido a su baja potencia de salida, funciona con la detección de objetos extraños (FOD) desactivada. El sistema garantiza un rendimiento estable incluso en presencia de objetos extraños o cuando se mueven el transmisor y el receptor. El diseño pone gran énfasis en la seguridad y garantiza el bienestar de las personas y otros dispositivos cercanos. Las tecnologías inalámbricas de transferencia de energía ofrecen altas capacidades de integración y permiten la creación de diseños compactos y rentables con un tiempo de comercialización más rápido.

Este diseño de referencia fue probado por STMicroelectronics. Incluye una lista de materiales (BOM), esquemas, un diseño de placa de circuito impreso (PCB), etc. Se pueden encontrar más datos de diseño de referencia en el sitio web de la empresa. Para obtener más información sobre este diseño de referencia, haga clic aquí.
