Las resistencias son los componentes electrónicos y eléctricos más utilizados. Sus aplicaciones son tan numerosas y variadas que están representadas en las carteras de productos de muchos fabricantes especializados. Uno de ellos es Royal OHM, cuya gama se centra casi exclusivamente en resistencias, desde componentes electrónicos de precisión hasta piezas de maquinaria de alto rendimiento.

Muchos clientes de TME son fabricantes de equipos electrónicos y electrotécnicos. Por lo tanto, somos conscientes de la importancia de garantizar la amplia disponibilidad de los componentes esenciales. Nos aseguramos de que los productos provengan de proveedores probados y ofrezcan una buena relación calidad-precio. Por esta razón, recomendamos soluciones de Royal OHM, una empresa que suministra resistencias para todas las aplicaciones comunes.

Este artículo aborda los siguientes problemas:

• Nuevo método de marcado de resistencias SMD, fabricado por Royal OHM
• Resistencias para la industria del automóvil
• Resistencias de precisión con un coeficiente térmico muy bajo
• Resistencias para aplicaciones de alta corriente y alta potencia
• Tipos y aplicaciones de redes de resistencias

Nuevos símbolos y parametrización

Primero, tenga en cuenta los cambios en los íconos del componente Royal OHM. Esto se aplica a la mayoría de las resistencias SMD que ofrece TME. Durante mucho tiempo, la gama de productos del fabricante se dividió en componentes estándar y de rendimiento; sin embargo, resultó que si había varios valores, ciertos símbolos de productos se duplicaban. Por lo tanto, las resistencias ahora están marcadas de acuerdo con una convención modificada. Mira el ejemplo de decodificación a continuación:

Los primeros caracteres indican el tamaño del componente. Estos se determinan de acuerdo con el estándar más comúnmente utilizado, es decir, el sistema imperial de unidades de medida utilizado para describir las dimensiones del producto. Los dos primeros y los dos últimos dígitos indican la longitud y el ancho del artículo, respectivamente, en centésimas de pulgada.

Tenga en cuenta que el catálogo de productos de TME contiene resistencias SMD pertenecientes a diferentes grupos, donde los primeros caracteres indican el nombre de la serie (es decir, sus nombres son más descriptivos en aras de la usabilidad). [e.g. CQ1206-348R-1%]). En tales casos, el símbolo del producto Royal OHM contiene dos letras que indican la serie del producto (caracteres 1 y 2) y dos dígitos que indican su tamaño (caracteres 3 y 4). Este último toma los siguientes valores (donde "xx" significa, por ejemplo, "CQ", "HP", etc.):

Personajes 5-6

Estos dos caracteres indican el rendimiento del componente. El catálogo de productos de TME incluye resistencias con potencias desde 50 mW hasta 3 W (las resistencias de 2 W y 3 W se incluyen en las series SP y HP, donde el método de designación es diferente). En la siguiente tabla, encontrará combinaciones de caracteres que indican la potencia nominal de la mayoría de las resistencias Royal OHM SMD:

personaje 7

Aquí se da el índice de tolerancia del componente y su valor puede ser ±0,1 % (letra B), ±0,5 % (letra D), ±1 % (F), ±2 % (G) y 5 % (J).

Personajes 8-11

Estos cuatro caracteres consecutivos indican el valor de la resistencia. Aquí se puede utilizar una de las dos combinaciones de caracteres. Para los componentes con un índice de tolerancia del 5 %, el primer dígito siempre es "0", los dos dígitos siguientes indican el valor base en ohmios (Ω) y el último dígito indica el número de ceros (J representa -1 y K representa para -2, por lo que la base debe dividirse por 10 o 100). La situación es similar para otros valores de tolerancia, pero aquí los 3 dígitos al comienzo de la secuencia se refieren al valor principal.

Otros personajes

Los demás caracteres del símbolo del producto indican el tipo de embalaje de los componentes y las propiedades especiales del producto. Prácticamente todos los símbolos de productos de Royal OHM terminan con una "E", lo que significa que los productos no contienen plomo.

Resistencias Royal OHM

La gama de productos de Royal OHM disponible en el catálogo de productos de TME se divide en cuatro tipos de componentes: resistencias SMD y THT, resistencias de potencia y redes de resistencias. Están disponibles en paquetes típicos y estrictamente estandarizados y, por lo tanto, pueden usarse en procesos de producción en masa. A continuación se muestra una descripción general de estos principales grupos de productos y sus características generales.

Resistencias SMD

Las resistencias SMD se encuentran entre los componentes electrónicos más utilizados y son una parte integral de la gama de productos Royal OHM. Estos componentes están alojados en los estuches 0201-2512. Además de las salidas estándar (décimas de vatio), el fabricante también ofrece componentes de 1-3 W y resistencias precisas con un rango de tolerancia estrecho (±0,1 %) y un coeficiente de temperatura bajo (25 ppm/°C). Estos últimos están diseñados para circuitos de calibración, optimización de amplificadores operacionales y numerosos dispositivos que requieren una tolerancia de error mínima debido a las funciones que realizan (por ejemplo, productos médicos, dispositivos de medición). No es que la mayoría de los componentes tengan la certificación AEC-Q200, lo que significa que pueden usarse en circuitos electrónicos automotrices (sensores, controladores, componentes del sistema a bordo, etc.).

Resistencias THT

Las resistencias de ensamblaje de orificio pasante (THT) de Royal OHM incluyen resistencias de película metálica o de carbono. Sus variantes de clasificación van desde 120mΩ a 10MΩ (excluyendo los modelos de 0Ω). Algunos de ellos soportan voltajes de hasta 3500V (4000V por pulso). Al igual que las resistencias SMD, la tolerancia de los productos más precisos es de ±0,1 %, con un coeficiente de temperatura aún más bajo de 15 ppm/°C. La gama de productos del proveedor es amplia y diversa para satisfacer las necesidades de la mayoría de los fabricantes de productos electrónicos, desde dispositivos de consumo (electrónica de consumo, electrodomésticos) hasta sistemas industriales complejos.

resistencias de potencia

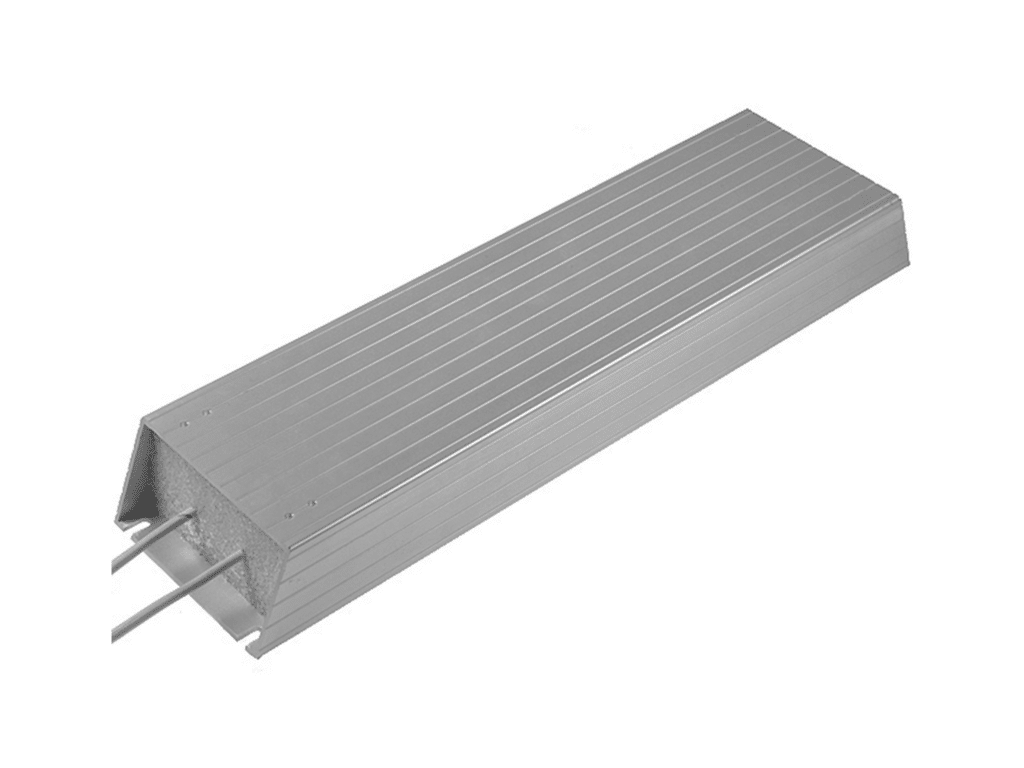

Las resistencias de potencia son un grupo de productos único que incluye tanto componentes para ingeniería electrónica (por ejemplo, consumidores o derivaciones en aplicaciones de medición de corriente) como componentes de alta tensión de larga duración para controlar cargas elevadas. Estos últimos incluyen resistencias de frenado, que se utilizan para disipar la energía generada cuando el motor está frenando (por ejemplo, en controles de ascensores). Operan de 1 a 1000 W y su resistencia nominal está entre 82 mΩ y 100 kΩ. Esta gama de productos incluye resistencias de cemento con terminales clásicos, en su mayoría instalados directamente en placas de circuito impreso. Los elementos más grandes están disponibles cerrados (también con disipadores de calor preinstalados) o modulares. Sus conexiones están disponibles como conectores axiales, de ojal o de cable (255 mm). La gama de productos de Royal Ohm también incluye modelos de alto voltaje, diseñados como componentes que pueden soportar incluso impulsos de hasta 8 kV.

redes de resistencia

Las redes de resistencias Royal OHM vienen en dos configuraciones: tipo X (pin de entrada común para todas las resistencias en la red) y tipo Y (una de las salidas conectadas entre un par de resistencias). Estos son los tipos típicos que se utilizan para el procesamiento de señales analógicas, la optimización de amplificadores operacionales, etc. Las redes de resistencias tipo X también pueden reemplazar múltiples resistencias individuales (por ejemplo, limitadores de corriente para LED). Las redes de resistencia Royal OHM están disponibles en versiones SMD y THT. Un solo paquete contiene de 3 a 9 resistencias con valores entre 10Ω y 1MΩ. Para los productos destinados al montaje con orificio pasante, el paquete de cables estándar es de 2,54 mm, mientras que los componentes de montaje en superficie están disponibles en los tamaños 0804 y 1206. La tensión nominal de estos componentes es de hasta 50 V y 100 V respectivamente.
