Al planificar Automated Home 2.0, sabíamos que necesitaríamos un rack de datos de 19” de alta calidad, por lo que recurrimos a los expertos del Reino Unido, Penn Elcom.

El gabinete de datos

Tenemos un diseño ligeramente diferente aquí que en la casa anterior. El equipo de Epitome Living enrutó todos nuestros cables de datos y audio a un armario de Penn Elcom en el garaje. El R6425-12UK (video) es una unidad de 12U, 250 mm de profundidad con una puerta de vidrio con cerradura. Tiene una rosca M6 y cuenta con gestión de cables y recortes en la parte superior, posterior e inferior.

En el interior, los cables de los altavoces de cada habitación están conectados a conectores SpeakON y los cables de datos terminan con Keystones CAT6 modulares en un panel de conexiones de 1U.

Todos los cables entre este gabinete en lo alto de la pared y el rack de 19” debajo están cuidadosamente encerrados en bolsillos para cables con cremallera, lo que crea una línea de suministro limpia entre ambas unidades. Esta disposición de ruptura tiene la ventaja de que el bastidor se puede aislar completamente del cableado de la casa.

El bastidor de 19″

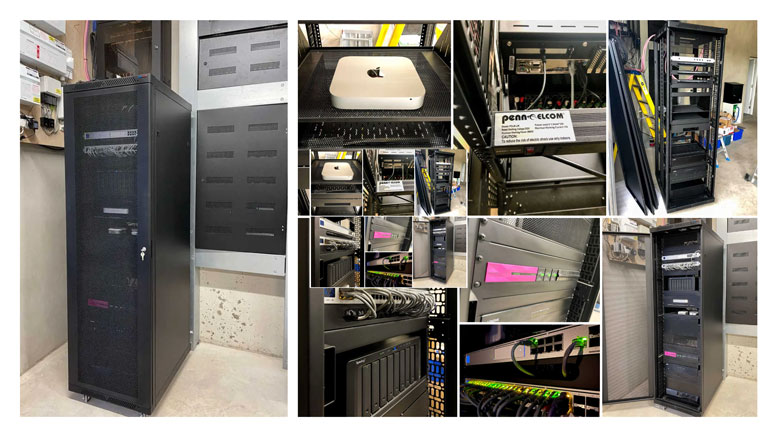

Elegimos el rack de datos 4086-V-42UK (video) para colocarlo debajo del armario. Esta es una unidad de 42U que también tiene roscas M6 (por lo que no hay tuercas enjauladas molestas). Es un estante de pie de 600 mm de ancho x 800 mm de profundidad y hemos agregado la configuración opcional de ruedas gemelas y pies para que sea fácil de mover. Elegimos la puerta de acero perforado con cerradura porque ofrece una apariencia atractiva y una protección práctica, ya que la unidad está en la esquina de nuestro garaje. Las puertas y los costados están equipados con sujetadores de liberación rápida, por lo que se pueden quitar en segundos sin herramientas. Esto proporciona todo el acceso cuando lo necesita y se ve muy bien después.

La altura del bastidor por encima de las especificaciones significa que tenemos mucho espacio adicional en el interior. Esto permite futuras expansiones (ya hemos usado parte de esa capacidad adicional) y tiene el beneficio adicional de proporcionar más espacio para la gestión de cables y la disipación de calor.

Accesorios

Penn Elcom tiene sus propias instalaciones de fabricación en el Reino Unido y ofrece una amplia gama de accesorios con todo lo que necesita para equipar cualquier proyecto de rack. Seguimos ejecutando esta combinación de miniservidor Synology NAS y Mac, por lo que tenemos el miniestante para Mac Penn Elcom R1498 con frente magnético y su unidad de estante estándar de 4U para el NAS.

El equipo de EL elaboró ​​una elegante carcasa de montaje en bastidor de riel DIN para el servidor de audio Loxone y las extensiones. El estante de 2U a continuación contiene el amplificador de 12 canales para nuestro sistema de audio de toda la casa, y un estante de malla arriba proporciona un hogar para nuestro centro HDHomeRun y ​​myenergi y Airthings, junto con algunas otras cosas. Otros accesorios que usamos son algunas placas de escobillas de 1U, algunos separadores sólidos y ventilados y 4 de esos PDU6-UK en la parte posterior para distribuir la energía. Para concluir, me gustaría usar el servicio personalizado de PE para crear uno de esos paneles grabados con láser que se adhieren a la parte superior del bastidor.

¿Se termina alguna vez la construcción de un rack? Siempre se siente como un trabajo en progreso, esperando la próxima expansión o actualización. Pero con este hardware de calidad de Penn Elcom, estamos listos para cualquier cosa.
