Dispositivo de protección contra rayos con Arduino

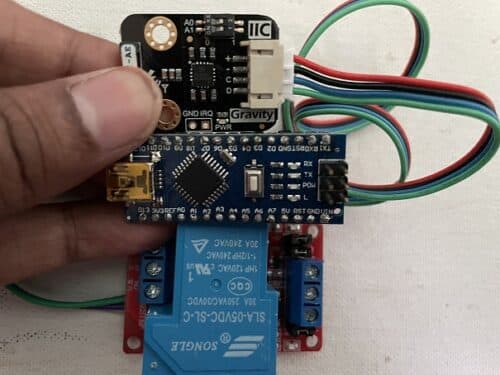

Hemos desarrollado un dispositivo de protección contra rayos de bricolaje utilizando Arduino Nano, relés y un sensor AS3935 que puede ayudarlo a proteger los dispositivos electrónicos de las tormentas eléctricas.

En la mayoría de los casos, nuestros dispositivos electrónicos y electrodomésticos han sido dañados por la caída de rayos. El alto voltaje y la corriente asociados con los rayos pueden causar daños graves si no se toman las precauciones adecuadas.

Aquí hay algunas razones por las que los rayos pueden dañar los equipos electrónicos:

Golpe directo: Cuando un rayo cae directamente sobre un edificio o una línea eléctrica conectada al edificio, la sobretensión puede penetrar el sistema eléctrico y dañar el equipo conectado. Esto es más probable si el edificio no tiene una conexión a tierra adecuada o medidas de protección contra sobretensiones.

subidas de tensión: Los rayos que caen cerca pueden causar sobretensiones en la red eléctrica. Estas sobretensiones pueden viajar por las líneas eléctricas y dañar los equipos electrónicos conectados a ellas. Los picos de voltaje pueden ingresar al equipo a través de enchufes eléctricos, teléfonos, televisión por cable o conexiones de red.

Interferencia electromagnetica: Los campos electromagnéticos generados por los rayos pueden inducir grandes corrientes en los conductores cercanos, incluidos los cables y los circuitos de los dispositivos electrónicos. Estas corrientes inducidas pueden interrumpir el funcionamiento normal y dañar los componentes sensibles.

Para proteger los equipos electrónicos de los daños relacionados con los rayos, hoy crearemos un dispositivo inteligente que detectará los rayos cercanos, cortará automáticamente la energía y la desconectará electrónicamente de las entradas de la línea eléctrica principal.

Aquí, el relé sirve para acoplar ópticamente el circuito de trabajo y aislar electrónicamente el circuito de CA y frenar el circuito cuando hay un rayo cerca.

Componentes requeridos

componentes	Multitud	Descripción	Precio aproximado INR
Sensor AS3935	1	sensor de destello	1000
arduino nano	1	para programar	400
módulo de relé	1	SPST de 5V	50
Cable para pasar corriente	10	hembra-hembra	50
En total			1500

Dispositivo de protección contra rayos - codificación

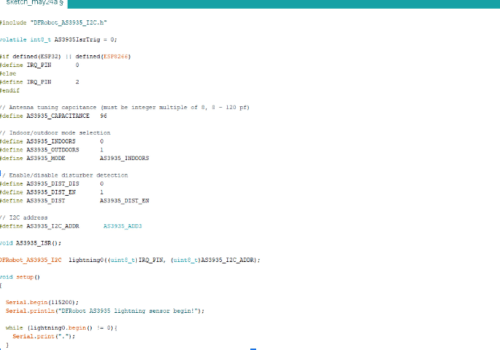

Primero necesitamos instalar la biblioteca para conectar el sensor; Así que abra el administrador de la biblioteca Arduino, busque el sensor de rayos del robot Df e instale la biblioteca.

Ahora agregue la biblioteca en el código y luego configure los pines y otras configuraciones en el código.

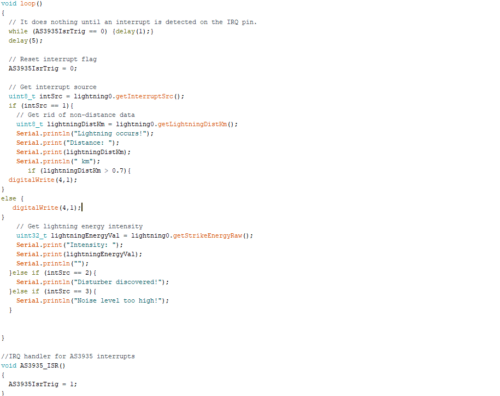

Ahora crea el Cinta Luego verifique los datos del sensor y descubra la energía del flash y la distancia del flash. Ahora crea el si condición para apagar el relé y la alimentación de la casa cuando hay un rayo cerca. Puede establecer cualquier valor en el que crea que el rayo está cerca y puede causar daños. Aquí usé el 0,7 km. Cuando el flash está a aproximadamente 0,4 millas de casa, apaga la alimentación para conservar los dispositivos.

Recomendado: Ideas de mini proyectos para ingenieros.

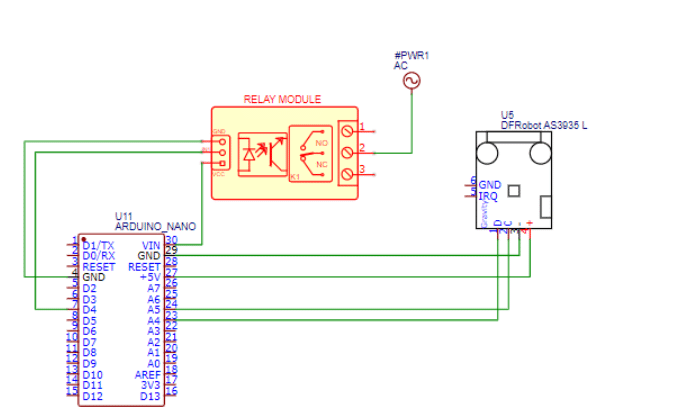

Dispositivo de protección contra rayos - diagrama de cableado

Ahora conecte el componente de acuerdo con el diagrama de circuito que se muestra a continuación. Aquí tenemos Arduino Nano, relés y un sensor AS3935 conectados entre sí.

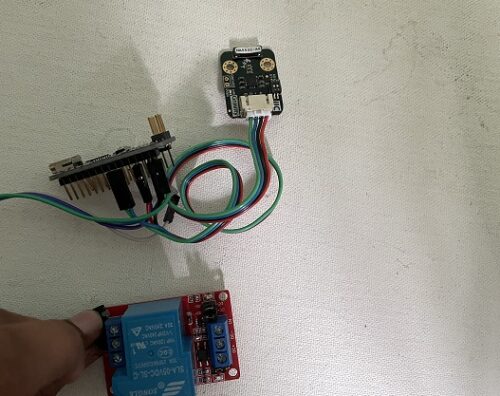

Pruebas

Ahora conecte los componentes y luego conecte el aparato al relé del pin NC. Luego encienda el Arduino y realice la reproducción a 5V. Ahora, cuando caiga un rayo cerca de la casa, el circuito se cortará automáticamente para proteger el dispositivo de la caída del rayo.

Así es como puede construir su propio dispositivo de protección contra rayos. También puede verificar el circuito de protección de alto/bajo voltaje.

Si encuentra algún problema al construir este proyecto, no dude en publicarlo en los comentarios a continuación o use nuestro foro para discusiones técnicas.

Puede descargar el código completo desde el enlace que figura a continuación.
